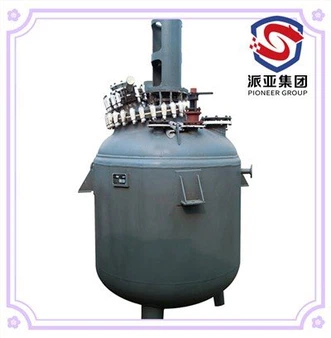

Substituïu l'agitador/segell mecànic de tipus simple danyat del reactor amb revestiment de vidre de tipus obert/brida

Feb 07, 2023

1. Preparació

1.1 Netegeu la superfície de vidre/esmalt del reactor revestit de vidre/recipient interior GLR amb aigua neta filtrada abans de la instal·lació.

1.2 Prepareu eines i peces d'instal·lació i manteniment: agitadors nous, grues de desplaçament de 2/5T o polipasts manuals, escales de corda suau, claus de brida, claus de cargol, ull d'elevació roscat superior de l'agitador, feltre suau o drap suau, cinta, mantega o antioxidant oli lubricant i altres peces de recanvi que cal substituir;

1.3 Traieu la canonada que es connectava als broquets del capçal superior del reactor i la canonada que es connectava al segell mecànic per buidar l'espai per a l'agitador

substitució; Configureu el suport del polipast manual (si no hi ha cap grua ni cap altre equip d'elevació al lloc);

1.4 Els broquets revestits de vidre s'han de cobrir amb un drap suau per protegir-los;

1.5 Comproveu les juntes de broquet retirades i substituïu-les en tornar-la a instal·lar si perd elasticitat;

1.6 Obriu la boca del reactor/GLR revestit de vidre i el treballador ha de portar sabates netes de goma de sola suau per entrar al vaixell del GLR per una escala de corda.

1.7 Col·loqueu feltre suau a la part inferior del recipient del reactor per evitar l'atac del vidre per l'agitador o la caiguda d'eines

1.8 Emboliqueu feltre suau o drap suau a la fulla de l'agitador i fixeu-lo amb cinta adhesiva per evitar l'atac del vidre a la paret interior del vaixell durant la sortida de l'agitador;

1.9 Un cop acabat el treball superior, el treballador s'ha de retirar del vaixell i treure l'escala de corda.

2. Traieu el dispositiu motorgear i el marc del motorgear

2.1 Desenganxeu el cable de connexió del motor sota tall de corrent;

2.2 Afluixeu els cargols de l'acoblament, desconnecteu l'eix agitador i l'eix reductor;

2.3 Abans d'allunyar el reductor, s'han de fer les marques corresponents tant al costat de la brida del marc com de la brida del reductor per evitar el desplaçament durant la reinstal·lació;

2.4 Afluixeu els cargols de fixació de la brida reductora, traieu el dispositiu motorgear i mantingueu-lo correctament;

2.5 Instal·leu l'ull d'elevació roscat superior de l'agitador i aixequeu-lo amb força amb una grua o un polipast manual;

2.6 Netegeu l'eix de l'agitador i la casa de coixinets del marc i, a continuació, apliqueu una petita quantitat de greix (mantega de màquina) a l'eix de l'agitador;

2.7 Deixeu anar l'anell fix de l'anell de segellat del segell mecànic, moveu l'anell de segellat cap a la posició inferior del coixinet del marc i col·loqueu un drap suau per sobre de l'anell d'acoblament per protegir la cara final del segell mecànic;

2.8 Afluixeu l'anell de cargol de posicionament de l'eix i la rondella d'empenta a la part superior del coixinet del bastidor;

2.9 Baixeu lentament l'agitador fins al fons del vaixell amb una grua o un polipast manual (pot ajudar a colpejar la part superior del cap de l'eix amb un martell amb un coixinet de fusta per ajudar l'agitador a baixar);

2.10 Traieu l'ull d'elevació roscat superior, l'anell de cargol de posicionament de l'eix i la rondella d'empenta;

2.11 Abans d'allunyar el marc, s'han de fer les marques corresponents tant al costat de la brida del marc com de la brida de muntatge per evitar el desplaçament durant la reinstal·lació;

2.12 Afluixeu els cargols de fixació del bastidor, retireu el bastidor lentament amb una grua o un polipast manual i mantingueu-lo correctament, presteu atenció a la tecla de canvi que es bloqueja al seient del coixinet durant l'aixecament i traieu-lo a temps per evitar que caigui;

2.13 Traieu l'anell de tancament del segell mecànic de l'eix de l'agitador i mantingueu-lo correctament.

3. Traieu el capçal superior del reactor i traieu l'agitador danyat/vell;

3.1 Abans d'allunyar el capçal superior del reactor, s'han de fer les marques corresponents tant al costat de la brida del capçal superior com de la brida del recipient per evitar el desplaçament durant la reinstal·lació;

3.2 afluixeu els cargols de la coberta de l'anell d'aparellament per evitar que l'anell de matong es trenqui per col·lisió mentre allunyeu el capçal superior, si cal, es pot desmuntar i treure tota la jaqueta d'aigua del segell mecànic per exposar el broquet (es requereix un drap suau entre l'eix d'aigitaor i broquet de protecció);

3.3 Afluixeu i traieu les pinces en diagonal que connectaven el capçal superior del reactor al recipient i mantingueu-les correctament;

3.4 Aixequeu i traieu lentament el capçal superior amb una grua o un polipast manual connectat a l'ull d'elevació que al capçal superior del reactor, presteu atenció a redreçar l'eix de l'agitador per part d'un treballador durant l'aixecament per evitar colpejar l'anell d'acoblament del segell mecànic i l'interior. vas, després col·loqueu el cap superior a un sòl lliure que cobreixi amb feltre o drap suau;

3.5 Instal·leu l'ull d'elevació roscat superior de l'agitador i aixequeu l'agitador danyat amb una grua o un polipast manual o manual.

4. Aixecar el nou agitador

4.1 Desembaleu l'eix superior del nou agitador, comproveu si els accessoris estan complets (clau de connexió, anell de rosca de posicionament i rentadora d'empenta) i traieu els accessoris anteriors del nou eix de l'agitador;

4.2 Instal·leu l'ull d'elevació roscat superior a l'extrem de l'eix de l'agitador nou i aixequeu l'agitador nou al vaixell mitjançant una grua o polipast manual, col·locant el centre inferior de l'agitador amb el broquet de descàrrega;

4.3 Traieu l'ull d'elevació roscat superior i col·loqueu l'agitador correctament.

5. Muntatge del capçal superior del reactor

5.1 Netegeu l'extrem de la brida tant del recipient com de la coberta superior, comproveu i col·loqueu la junta (suggeriu-ne canviar-ne una de nova);

5.2 Aixequeu el capçal superior, col·loqueu l'agitador verticalment, alineeu la part superior de l'eix de l'agitador amb la broca agitadora del capçal superior, baixeu amb cura el capçal superior verticalment i suaument i introduïu l'eix de l'agitador a la broca agitadora del capçal superior i la camisa d'aigua del segell mecànic fins que la brida del capçal superior cau a la brida del vaixell i s'alinea;

5.3 Aixequeu lleugerament el capçal superior i ajusteu la posició del capçal superior segons la posició marcada corresponent i, a continuació, baixeu el cap superior;

5.4 Premeu les pinces en diagonal que connectaven el capçal superior del reactor al recipient, presteu atenció al nombre i apreteu el parell de pinces i substituïu-les si està danyada;

5.5 Obriu la boca del reactor/GLR revestit de vidre i el treballador ha de portar sabates netes de goma de sola suau per entrar al vaixell del GLR per una escala de corda per netejar tots els nous paquets d'agitador i altres.

6. Instal·leu el segell mecànic i el marc del motorgear

6.1 Apliqueu una petita quantitat de greix (mantega de màquina) a la superfície interior del conjunt de l'anell de segellat i, a continuació, poseu-la a l'eix de l'agitador amb cura;

6.2 Premeu el cargol del capçal de l'anell de segellat i fixeu-lo a la posició de l'eix de l'agitador a prop de l'anell d'acoblament;

6.3 Col·loqueu la coberta de la safata d'oli de segellat a l'eix de l'agitador;

6.4 Netegeu la cara de la brida connectada per a la instal·lació del marc;

6.5 Aixequeu el marc del motorreductor, poseu l'extrem de l'eix de l'agitador al coixinet del marc amb cura i, a continuació, fixeu el marc a la brida de muntatge amb cargols corresponents als forats segons la posició marcada. (Aneu amb compte per evitar cops. Presteu atenció a les posicions corresponents de la ranura de la clau des del coixinet fins a l'eix de l'agitador. Presteu atenció a la posició de l'obertura a la part inferior del marc per evitar bloquejar la connexió d'aigua de refrigeració de la caixa de segellat.)

6.6 Ajusteu la verticalitat i l'anivellació del marc i, a continuació, premeu els cargols de fixació en diagonal;

Col·loqueu la rondella d'empenta i l'anell de cargol de posicionament a l'eix de l'agitador;

6.7 Instal·leu l'ull d'elevació roscat superior a l'extrem superior de l'eix de l'agitador i, a continuació, aixequeu l'eix de l'agitador lentament amb una grua o polipast manual, instal·leu la clau quan les posicions corresponents de la ranura de la clau des del coixinet a l'eix de l'agitador, bloquegeu el Col·loqueu l'anell de cargol fermament per fixar l'eix de l'agitador al coixinet després de col·locar l'eix de l'agitador;

6.8 Traieu el material protector entre l'anell de segellat i l'anell d'acoblament, deixeu anar els cargols de la coberta de l'anell d'acoblament i, a continuació, ajusteu la distància entre la superfície de l'eix i l'anell d'acoblament i, a continuació, premeu els perns de fixació de la coberta de l'anell d'acoblament en diagonal i adequadament (ja que l'anell de temàtica és generalment fabricat amb material dur, com ara ceràmica, i és fàcil de trencar; de manera que la força d'estrenyiment s'ha de controlar dins d'un rang raonable. Durant el procés, presteu atenció a la distància entre l'anell d'acoblament i l'eix i apreneu-lo en diagonal) ;

6.9 afluixeu el cargol del capçal del conjunt de l'anell de segellat, premeu la cara final de l'anell de segellat per contactar amb la cara final de l'anell d'acoblament i, a continuació, premeu la molla de l'anell de segellat fins a una certa compressió (2 ~ 3 mm), bloquegeu el cargol de capçal del conjunt de l'anell de segellat per al posicionament;

6.10 Després de col·locar el conjunt de l'anell de segellat, instal·leu el mig anell a la part superior del conjunt de l'anell de segellat de prop i premeu el cargol de capçal del mig anell per col·locar-lo (Intenta que l'espai lliure sigui el més suau possible; i la incisió del mig anell hauria d'escalonar la posició del conjunt de l'anell de segellat amb un moll petit);

6.11 Afluixeu el cargol de la tapa del cap a banda i banda del conjunt de l'anell de segellat al mateix temps i, a continuació, ajusteu la compressió del segell mecànic a través dels cargols superiors del mig anell.

7. Instal·lar dispositiu de conduccióiacoblament

7.1 Netegeu la cara de la brida connectada del marc i del reductor;

7.2 Aixequeu el dispositiu motorgear a la brida superior del marc i, a continuació, fixeu la brida recucer a la brida del marc amb cargols corresponents als forats segons la posició marcada.

7.3 Ajusteu la posició de la chaveta del cap de l'eix reductor perquè es correspongui amb la chaveta del cap de l'eix agitador, instal·leu l'acoblament semicircular després d'instal·lar la clau.

8. Connexió de canonades i cablejat del motor

8.1 Connecteu la canonada a la caixa de segellat del segell mecànic segons les marques del cos de la caixa de segellat;）

8.2 Ompliu el líquid de segellat a la safata de líquid de segellat fins al nivell 15-20 mm per sobre de la cara final. (Líquid de segellat: neteja de glicerina, oli de motor, aigua pura, etc.)

8.3 Connecteu la canonada als broquets del capçal superior

8.4 Cablejat del motor amb cables.

9. Inspecció després de la instal·lació

9.1 Connexió del sistema de control elèctric i de tensió.

9.2 Cada segellat de les connexions d'entrada i sortida de diferents fluids.

9.3 El segellat i la connexió pel cap/coberta i el cos del vaixell.

9.4 El segellat i la connexió del segell mecànic, el nivell de líquid de segellat del segell mecànic.

9.5 El segellat i la canonada de connexió del sistema d'alleujament de pressió.

9.6 El segellat i la connexió de la canonada de calefacció/refrigeració.

9.7 El nivell d'oli del reductor d'engranatges, oli de lubricació de la casa de coixinets.

9.8 L'equip, el control elèctric i els instruments han de complir els requisits de fàbrica a prova d'explosió. Les vàlvules de seguretat, els termòmetres i els manòmetres s'han de calibrar i es poden utilitzar després de les inspeccions.

9.9 Un cop instal·lat l'equip revestit de vidre, s'ha d'inspeccionar acuradament amb el vaixell i cadascuna de les peces, confirmar que no hi falten articles i eines i, a continuació, fer la prova de funcionament amb aigua.

10. Prova sense càrrega i prova de funcionament amb aigua de reactor revestit de vidre (consulteu el manual d'operació del reactor revestit de vidre)

11. Prova de funcionament del segell mecànic (consulteu el manual d'operació del segell mecànic)
